Copa para Torno de 3 Mordazas Autocentrante — Modelo K11
Cód. CT-K11
Copas para Torno
Consultar disponibilidad

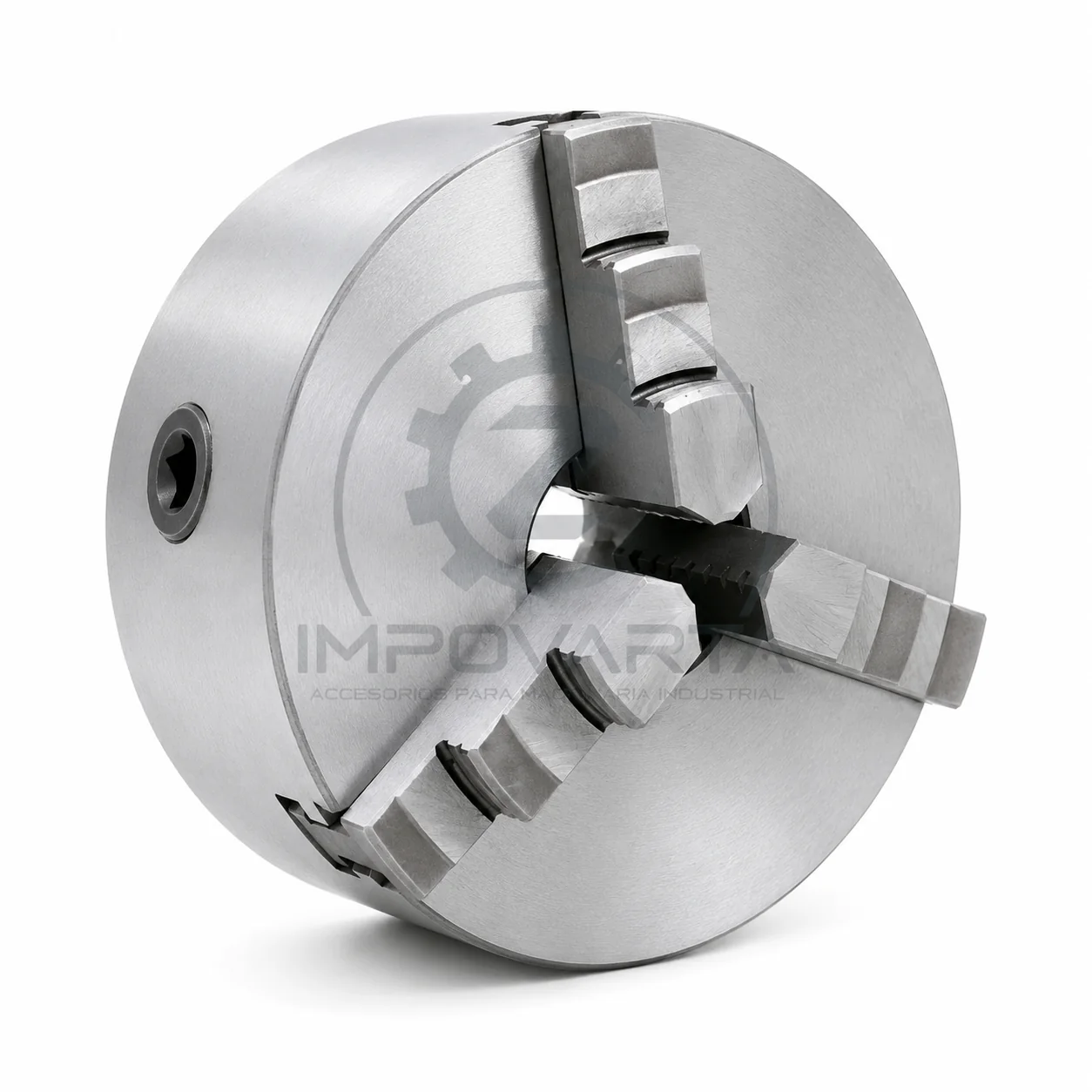

La Copa para Torno IMPOVARTA Modelo K11 es un mandril autocentrante de 3 mordazas fabricado con materiales de alta resistencia (cuerpo HT300 y mordazas de acero 40Cr templadas a HRC 58–62). Garantiza máxima precisión, excelente concentricidad y una sujeción segura durante el mecanizado en tornos convencionales y CNC, incluso a altas velocidades de rotación.
Especificaciones técnicas
- Modelo
- K11
- Tipo
- Autocentrante 3 mordazas
- Montaje
- Central cilíndrico corto
- Diámetros disponibles
- 80 / 100 / 125 / 160 mm
Aplicaciones
- Torneado exterior e interior
- Refrentado y roscado
- Torno convencional y CNC
- Producción en serie
Producto
Características del producto
- Material de las mordazas
- Acero 40Cr
- Dureza de las mordazas
- HRC 58–62
- Material del cuerpo de la copa
- HT300
- Velocidad máxima
- Según el diámetro del modelo, consultar tabla de especificaciones
- Incluye
- Juego de mordazas de recambio
- Opciones de despacho
- Servientrega, DHL o la empresa transportadora seleccionada por el cliente
Ficha técnica

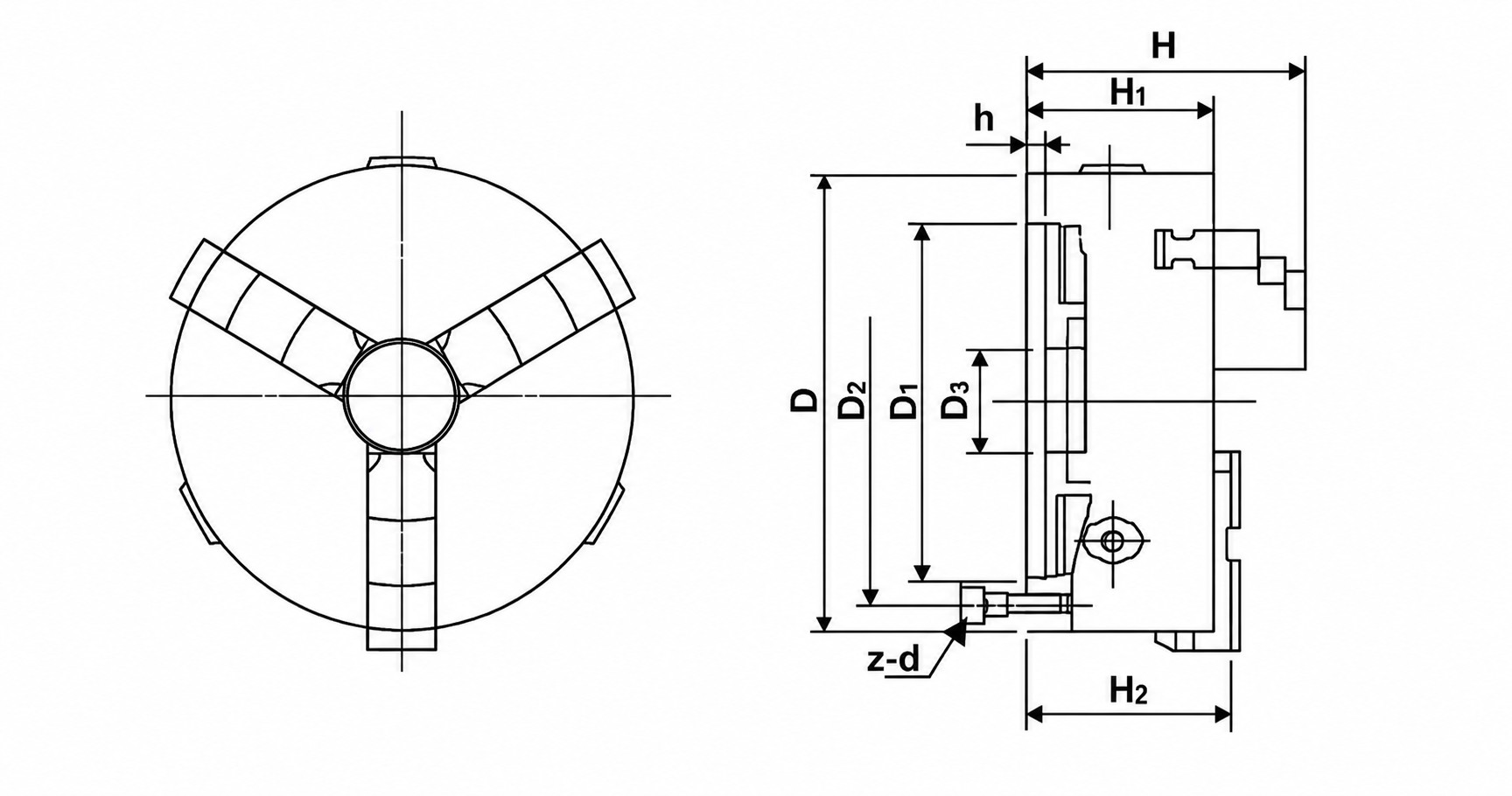

Especificaciones técnicas — Modelo K11
Medidas en milímetros salvo indicación. Selecciona el diámetro que se ajuste a tu husillo y aplicación.
| Modelo / D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | H1 (mm) | H (mm) | h (mm) | z-d | Torque (N·m) | Velocidad máx. (rpm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 55 | 66 | 16 | 50 | 66 | 3.5 | 3-M6 | 40 | 4000 | 1.9 |
| 100 | 72 | 84 | 22 | 55 | 74.5 | 3.5 | 3-M6 | 60 | 3500 | 3.2 |
| 125 | 92 | 108 | 30 | 58 | 84 | 4 | 3-M8 | 100 | 3000 | 5 |
| 160 | 100 | 142 | 30 | 66.5 | 96.5 | 4.5 | 3-M8 | 160 | 2500 | 8.3 |

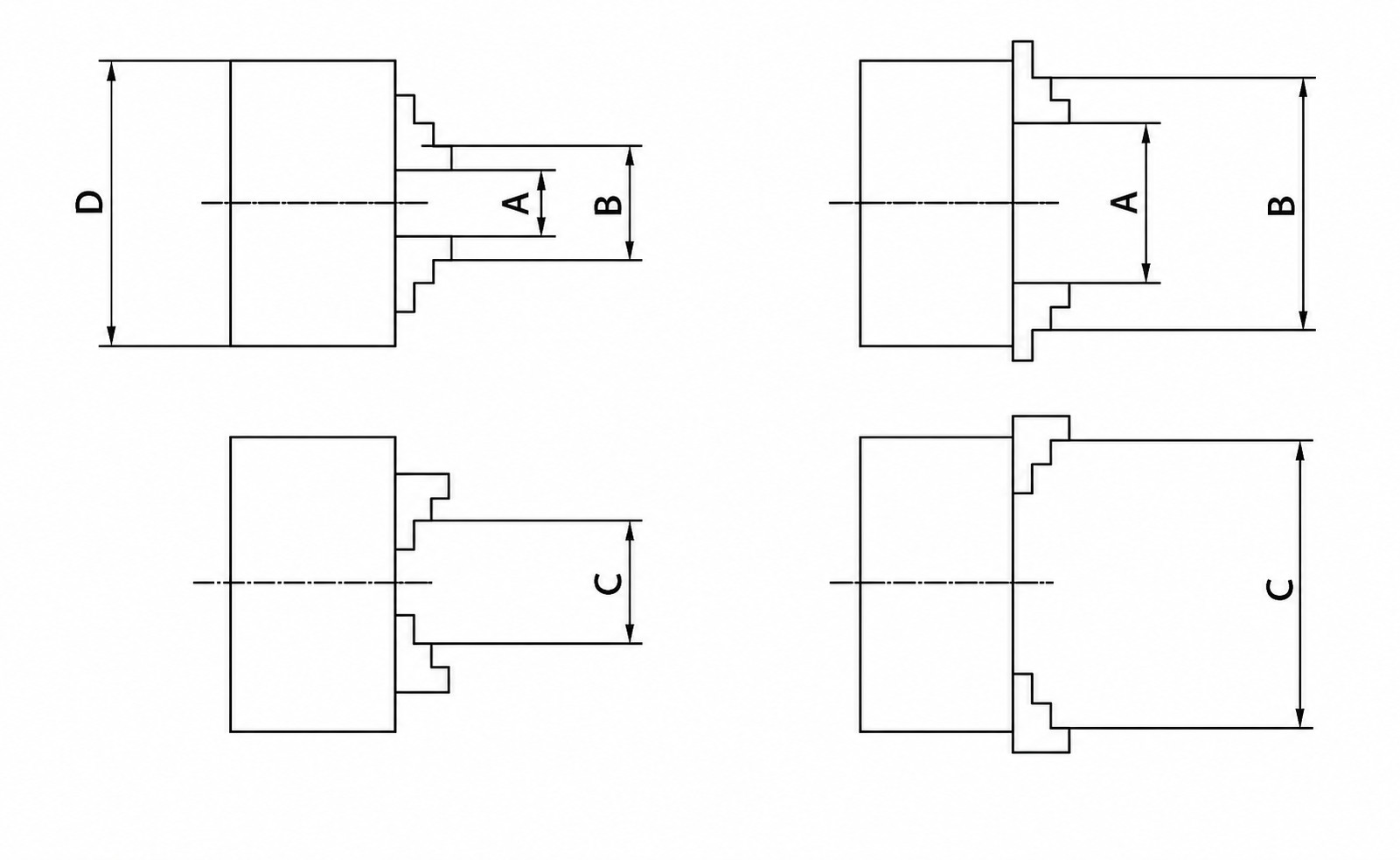

Rangos de agarre
Capacidades de sujeción
Rangos de agarre exterior e interior según denominaciones técnicas del diagrama.
| Modelo | Exterior A–A1 (mm) | Exterior C–C1 (mm) | Interior B–B1 (mm) |
|---|---|---|---|
| 80 | 2–22 | 22–63 | 25–70 |
| 100 | 2–30 | 30–80 | 30–90 |
| 125 | 2.5–40 | 38–110 | 38–125 |
| 160 | 3–55 | 55–145 | 50–160 |

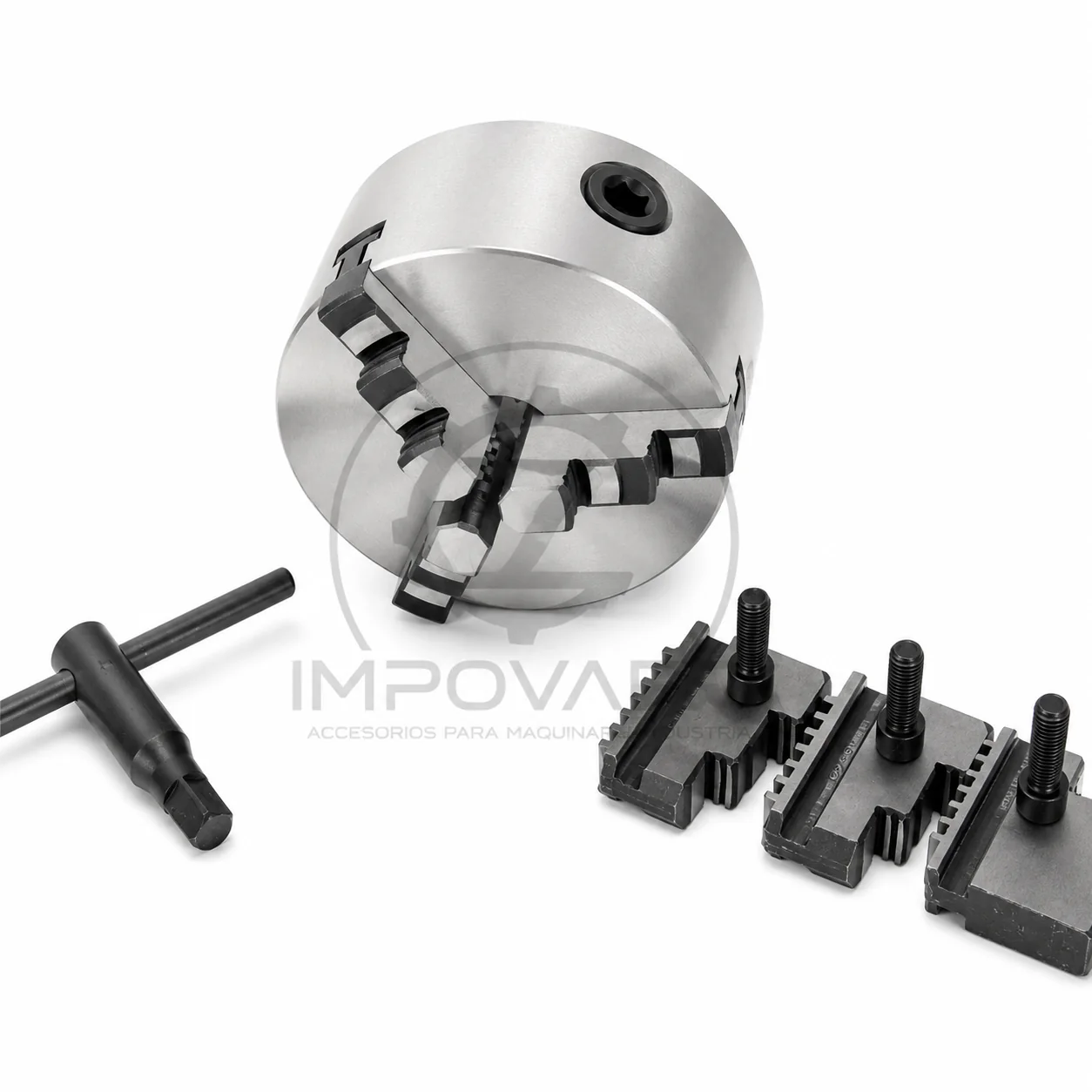

El producto incluye
- 1 Mandril o Copa para Torno Modelo K11

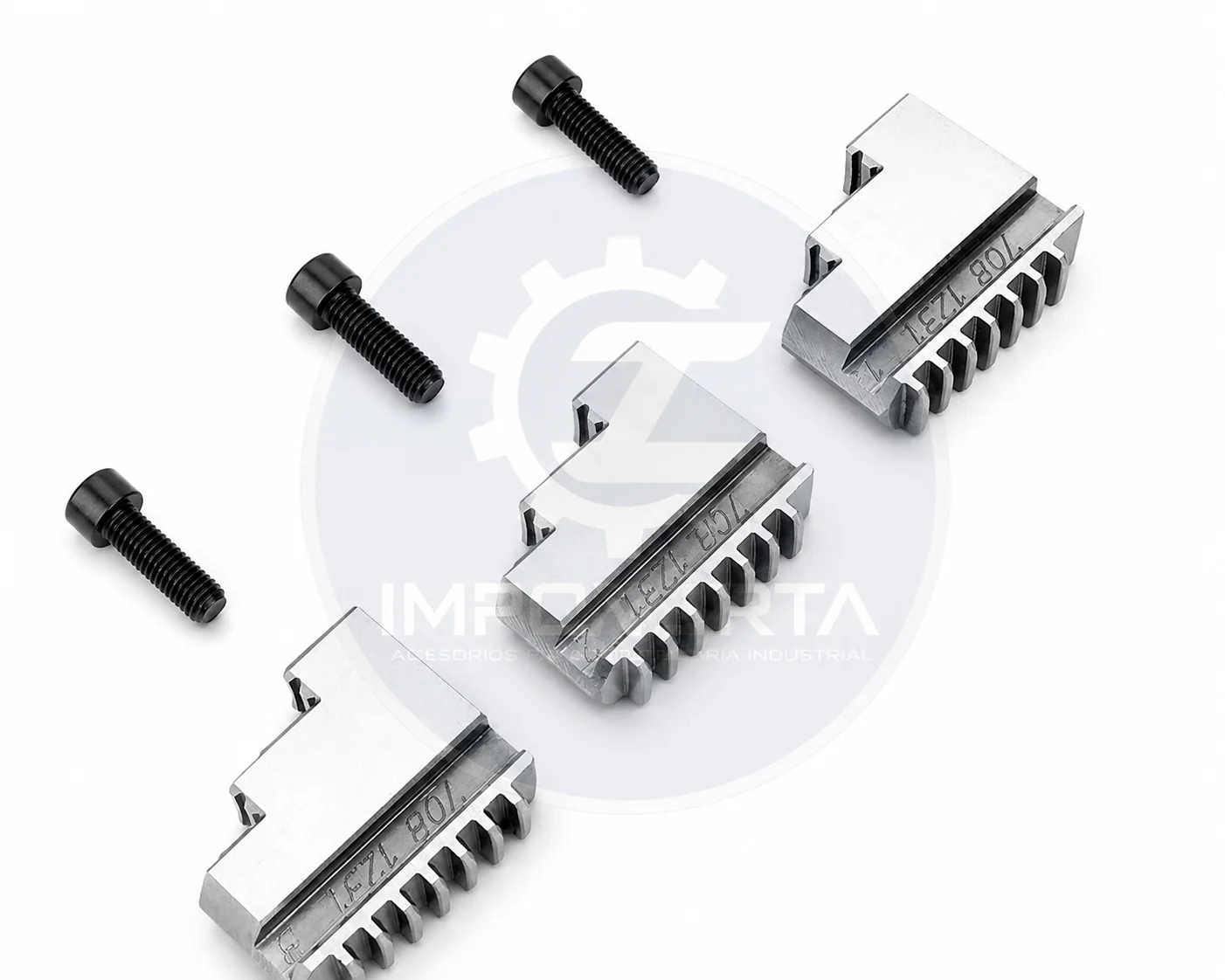

- Juego de mordazas de recambio
- 1 Llave de ajuste
- 3 Tornillos de fijación
Características técnicas
- Montaje central cilíndrico corto
- Cuerpo HT300 adecuado para altas velocidades de rotación
- Mordazas de acero 40Cr templadas HRC 58–62
- Alta precisión de centrado y concentricidad
- Excelente resistencia al desgaste
- Ideal para tornos convencionales y CNC
